【摘要】隨著現代瞳荀萊飾裝修設計越來越個性化的要求，鋁合金吊頂憑著其伏良的特性。在越來越多的以機場航站樓為代表的高大空間建筑體的主屋面大吊預中得到廣泛的應用，突現建竊室內萊你裝修沒計的亮點。研究球面副爪件系統原理和結構，分析其功能，結合工作實例，介紹三維空間可調爪忤余統在鋁合金主屋面大吊頂?shù)倪\用，解決了主屋面大吊頂復雜多曲面造型的吊裝結構要求。

【關鍵詞】高大空間建筑體、三維空間可調爪件系統﹑鋁合金主屋面大吊頂、復雜多曲面造型、吊裝結構

由于經濟增長、旅帝業發展，為了滿足人們迅猛增加的出行要求，機場、高鐵等重大交通沒施的建設得到高速的發展，興建了許多的機場航站樓、高鐵車站等富太空間建筑體，此英嚏筑體大都是踩采用多由面軔孑架的屋面結構形式，其主屆面大吊頂多采用鋁合金吊頂，裝飾造型與屋面結構下弦完球面相擬合，線條復雜、多角度、多由面。高大空間建筑體主匪面大吊頂設計考慮沒備安裝、采光、通風、排用、吸吉等要求，一般采用開透式設計，其特點是部分屋面和吊頂結構系統可見，成為裝飾的一部分，從美觀效果考慮，勢必要求吊頂結構系統構件制作精美，排列有序。

以往大吊頂?shù)牡跹b結構系統，采用面板次龍骨+輕鋼主龍骨+吊桿等多層井字型結構形式，龍骨布罡密度大，排列凌亂，施工繁瑣，難以精調，實旅效果較差。某工程實施效果，見(圖一)

（圖一）

下面，結合三維空間可調爪件系統設計原理和實際應用案例，說明該系統在主屋面大吊頂中應用的適用性和實用性。

一、三維空間可調爪件系統

兩個包容的球面體形成球面副，球面副中一個構件為壓蓋，另一個構件上加工出多個臂，形成球面爪件。見（圖二）

（圖二）

壓差與球頸爪件以球中心點為轉動中心，實現了在一定空間角度范周內的排轉動，同時，吊桿可以實現調節高度。在吊頂時，用連接板與吊頂主龍骨連接測形成三濰空間可調爪件系統。該瓜忤系統適應高大空間主星面太吊頂?shù)亩嘤擅妫嘟氢椎脑煨妥兓?，解決了大吊頂幕皮的吊裝結構和受力要求，因此在大吊頂中得到廣泛的應用。三維空間可調爪件參統拘作一般采用員氏體不銹擁精密鑄造，要求外刃設計優美、制作精良。

二、機場航站樓主屋面大吊頂

現代機場航站樓設計除滿足其功能外，其完前明亮大廳上方的主屆面大吊頂剛成了整座航站模室內裝侈裝飾設計的亮點，代表了設計師的靈魂，大吊頂方案甚至可以反映出整個航站役室內設計理念、地域文化等等。航站樓主屆面大吊頂一毅具有下述將征:1、，空間尺度大，完成面高聳。2、造型特脹，空間角度變化，多由面造型居多。3，吊頂材科以鋁合金扳為主。4、要求吊頂?shù)跹b結構車國可靠，安裝快捷。

由球面副為主要構件組成的三維空間可調爪件系統，完全滿足了機場航站樓主屋面大吊頂?shù)牡跹b結構要求，其明顯的功能和特點，因此在此類建筑體大吊頂系統中得到廣泛的應用。

三、三維空間可調爪件系統在以機場航站樓為代表的高大空間建筑體主屋面大吊頂?shù)膽?yīng)用案例

1、首都國際機場r3簇站禨首都國際機場T航站褸有著巨大的天商和高聳的大廳，主屋面太吊頂色彩豐富、雖次分明、域條波暢，吊頂單元間空間角度漸變，尺寸規格整多。應用三維空間可調瓜忤系統:

a）實現吊頂系統與建筑主體鋼結構網架之間的連接牢靠，同時很好容納建筑結構與裝飾造型的之間的尺寸誤差，進行多維度的尺寸和角度調節，精確調整

實現裝飾造型美觀要求，整個吊裝結構合理、可靠。

b）系統中的爪忤可以根據需要設計成單爪、雙爪或多瓜，與龍骨單元連接要求相適應。在灌足受力的基礎上，本項目龍骨單元采用了三角形交錯布盟，結構穩定，外觀簡吉，+得度戚少了系統拘件對禁飾缺黑的影響，龍骨線條與裝飾表皮相呼應,整體設計，渾然一體。

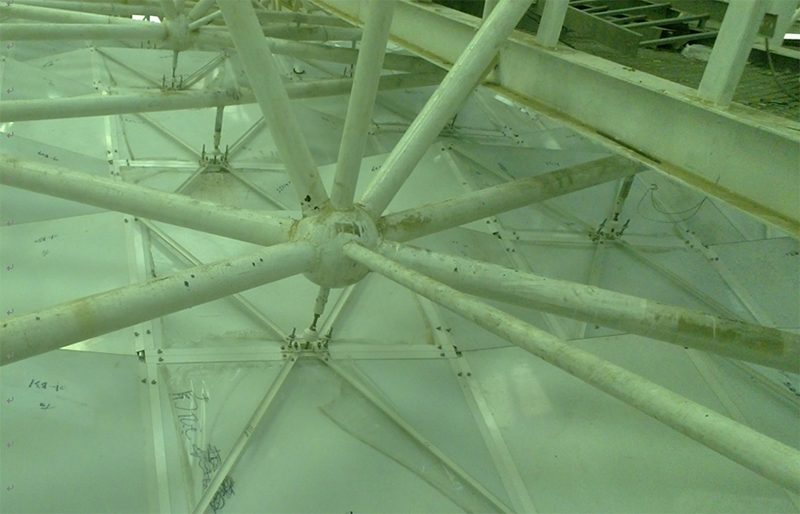

c)完成后照片見（圖三)，爪件系統見（圖四）。

（圖三)

(圖四）

2、深圳寶安國際機場T3航站樓

深圳寶安國際機場3航站摟主屋面大吊頂造型新穎，空間角度多變，層次分明，線條波楊，其吊頂對料采用1pamn厚鋁合金蜂離板，完成面從o9r~10*變化，實施難度極大。應用三維空間可調爪件系統:a)系統爪件設計成四爪，類似于反向傘的結構形式，不拘泥于常規的多層輕鋼龍骨結構，實現吊頂募皮的空間多角度變化，外觀精致，對整個裝飾效果視覺影響降到最少。

b)吊頂系統結構吊點與屋面結構節點一一對應，系統受力均勻、合理，避免應力集中，保證裝飾鋁合金蒙皮表面平整、不變形。

c)整個系統實施使用全站儀測量定點，地面吊頂單元拼裝，單元整體吊裝，高空微調完成吊頂造型。施工裝配方便、快捷，有效保證施工周期。完成后照片見（圖五），爪件系統見（圖六）。

（圖五）

(圖六)

四、注意事項

1.系統設計時需詳細分析其受力狀態、空間尺寸變化等影響因素，可作獨立吊（支）點使用，也可作爪件（二爪、三爪、四爪等）使用。

2.利用球面副原理進行設計時，須考慮加工因素等對爪件系統性能的影響。3.系統產品外觀設計、表面處理工藝、顏色等需滿足裝飾設計整體要求。

五、結語

綜合上述，應用三維空間可調爪件系統，完成后的機場航站樓等高大空間建筑體主屋面大吊頂，讓天才建筑師的設計理論得到完美地詮釋。其結構設計成果達到國內領先水平，成果的應用解決了高大空間建筑體主屋面大吊頂?shù)牡跹b結構和裝飾效果要求，實現了吊頂工程的優質、安全、快速實施的目的。
